Кодирование TLV (тип-длина-значение)


LDP использует для кодирования информации, транспортируемой в LDP сообщениях, схему TLV (Type-Length-Value = тип-длина-значение).

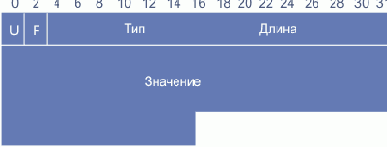

LDP TLV кодируется как 2-октетное поле, которое использует 14 бит для спецификации типа и 2 бита для спецификации поведения, когда LSR не распознает поле тип, далее следуют 2 октета поля длины, поле значение имеет переменную длину.


U бит

Бит неизвестного TLV. При получении неизвестного TLV, если U=0, отправителю сообщения следует послать предупреждение, а сообщение должно быть проигнорировано; если U=1, неизвестное TLV молча игнорируется, а остальное сообщение обрабатывается, как будто неизвестного TLV нет.

F бит

Бит переадресации неизвестного TLV. Этот бит используется лишь в случае U=1 и сообщение LDP, содержащее неизвестный TLV, нужно переадресовать. Если F=0, неизвестный TLV не переадресуется вместе содержащим его сообщением; если F=1, неизвестный TLV переадресуется.

Тип

Определяет, как следует интерпретировать поле значение.

Длина

Специфицирует длину поля значение в октетах.

Значение

Строка октетов с длиной, определяемой полем длина, где закодирована информация согласно с содержимым поля тип.

Заметим, что не существует требований по выравниванию для первого октета TLV. Заметим также, что само поле значение может содержать TLV. То есть, TLV могут вкладываться друг в друга.

Схема кодирования TLV является общей. В принципе, все, что появляется в LDP PDU, может быть закодировано как TLV. Эта спецификация не использует всю универсальность схемы TLV. Она не используется там, где ее универсальность не нужна и где ее применение привело бы к большим не использованным полям. Это обычно места, где тип кодируемого значения известен, например, по его положению в сообщении или, когда длина значения фиксирована или просто известна.

Некоторые TLV, определенные для LDP аналогичны некоторым другим. Например, существует TLV общей метки, TLV метки ATM, и TLV Frame Relay; смотри разделы "TLV общей метки", "TLV метки ATM", и "TLV Frame Relay".

Спецификация присваивает значения типа TLV, таким как TLV метки, из смежного блока 16-битового пространства TLV типа.
