Класс = SESSION, LSP_TUNNEL_IPv6 C_тип = 8

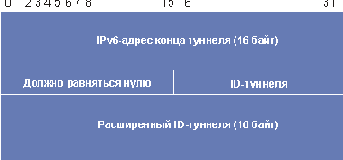

Рис. 11.
IPv6-адрес конца туннеляIPv6 адрес выходного узла туннеляID туннеля16-битный идентификатор, используемый в сессии и сохраняемый на протяжении жизни туннеляРасширенный ID туннеля16-битный идентификатор, используемый в сессии и сохраняемый на протяжении жизни туннеля. Обычно устанавливается равным нулю. Входные узлы, которые хотят сузить область сессии до пары вход-выход, могут поместить сюда свой IPv6 адрес в качестве глобально уникального идентификатора

4.6.2. Объект отправителя Template (шаблон)
4.6.2.1. Объект шаблона отправителя LSP_TUNNEL_IPv4

Класс = SENDER_TEMPLATE, LSP_TUNNEL_IPv4 C-тип = 7



Рис. 12.
IPv4-адрес отправителя для туннеля IPv4 адрес узла отправителя LSP ID 16-битовый идентификатор, используемый в SENDER_TEMPLATE и FILTER_SPEC, который может быть изменен, чтобы позволить отправителю совместное использование ресурсов

4.6.2.2. Объект шаблона отправителя LSP_TUNNEL_IPv6

Класс = SENDER_TEMPLATE, LSP_TUNNEL_IPv6 C_тип = 8

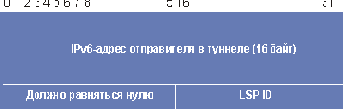

Рис. 13.
IPv6 адрес отправителя туннеляIPv6 адрес узла отправителяLSP ID16-битовый идентификатор, используемый в SENDER_TEMPLATE и FILTER_SPEC, который может быть изменен, чтобы позволить отправителю совместное использование ресурсов

4.6.3. Объект спецификации фильтра
4.6.3.1. Объект спецификации фильтра LSP_TUNNEL_IPv4

Класс = FILTER SPECIFICATION, LSP_TUNNEL_IPv4 C-тип = 7

Формат объекта LSP_TUNNEL_IPv4 FILTER_SPEC идентичен формату LSP_TUNNEL_IPv4 SENDER_TEMPLATE.
