Добавление наконечника
| 1. |
|
Выберите линию или кривую. |
| 2. |
|
Откройте меню Абрис и нажмите кнопку диалогового окна пера абриса . |
| 3. |
|
В области Наконечники откройте меню выбора Начальный наконечник и выберите фигуру, заканчивающую линию. |
| 4. |
|
Откройте меню выбора Конечный наконечник и выберите фигуру, заканчивающую линию. |
Дополнительные возможности
| Создание наконечника |
В области Наконечники выберите Параметры Создать. Перетащите боковые маркеры и пустые узлы, чтобы придать наконечнику форму. |
| Редактирование наконечника |
Выберите объект с наконечником с помощью инструмента Указатель . Нажмите кнопку Выбор наконечника на панели свойств. В меню выбора наконечника щелкните Другой. В окне Редактирование перетащите боковые маркеры и пустые узлы, чтобы придать наконечнику форму. |
Форматирование линий и абрисов
Параметры линий настраиваются так же, как абрисов замкнутых фигур, таких как эллипсы и многоугольники. Отображение и линий и абрисов можно настроить с помощью элементов управления в диалоговом окне Перо абриса, на странице Абрис окна настройки Свойства объекта, а также на панели свойств. Например, можно настроить цвет, ширину и стиль линий и абрисов.
Можно выбрать стиль угла для определения его формы в линиях, а также стиль конца линии для изменения отображения конечных точек линии. По умолчанию абрис размещается поверх заливки объекта, однако его можно поместить под заливку так, чтобы она перекрывала абРисунок Можно также связать толщину абриса с размером объекта, чтобы она увеличивалась или уменьшалась при увеличении или уменьшении размера объекта.

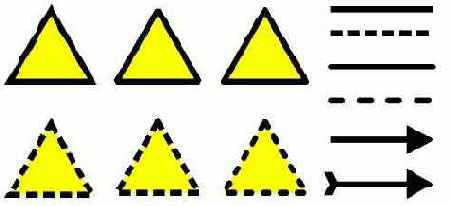

К треугольникам в верхнем и нижнем рядах были применены разные стили угла. К линиям в верхнем правом углу были применены разные концы линий. К линиям в нижнем правом углу были применены наконечники.
Если объект содержит линии, пересекающиеся под острыми углами, можно установить ограничение скругления для определения формы их угла. Если угол выше ограничения скругления, то он делается более острым; углы ниже ограничения скругления скашиваются.
Можно создавать каллиграфические абрисы. Каллиграфический абрис обладает переменной шириной, создающей эффект рисунка, выполненного от руки. Кроме того, к линиям и кривым можно добавлять наконечники. Можно создавать новые и редактировать существующие наконечники.
Для всех новых создаваемых объектов устанавливаются следующие свойства линии и абриса по умолчанию:
| • |
|
Квадратный стиль углов и концов линий |
| • |
|
Наконечники не используются |
| • |
|
абрис располагается поверх заливки объекта |
| • |
|
абрис не связан с размером объекта. Тем не менее в любое время можно изменить любое из свойств линий и абрисов по умолчанию. |
Инструмент интеллектуального рисования
Инструмент интеллектуального рисования
позволяет использовать функцию распознавания фигур для построения прямых и кривых линий. Для получения дополнительных сведений см. раздел "Рисование с использованием функции распознавания фигур."
Инструменты пера и Безье
Инструменты Безье
и
Перо позволяют рисовать линии по сегменту за раз, точно размещая каждый узел и контролируя форму каждого изогнутого сегмента. При использовании инструмента
Перо можно просматривать сегменты создаваемой линии.
Можно рисовать линии с несколькими сегментами с помощью инструмента Безье, нажимая кнопку мыши каждый раз, когда необходимо изменить направление линии.
Можно рисовать кривые с помощью инструмента Безье, перетаскивая маркеры управления на концах кривой Безье.
Инструменты свободной формы и ломаной линии
Инструменты Свободной формы
и
Ломаной линии позволяют рисовать линии свободной формы так же, как при создании эскиза в альбоме. Если при рисовании была допущена ошибка, лишнюю часть можно сразу же стереть и продолжить рисовать. При рисовании прямых линий или сегментов их можно ограничивать прямыми вертикальными или горизонтальными линиями.
Инструмент Свободная форма позволяет управлять степенью сглаживания создаваемой кривой, а также добавлять сегменты в существующую линию. Тем не менее инструмент Ломаная линия легче использовать, если требуется быстро построить сложную линию, состоящую из чередующихся изогнутых и прямых сегментов.
Можно настроить параметры инструментов Свободная форма и Безье. Например, можно изменить значение по умолчанию сглаживания кривой, созданной с помощью этих инструментов.
Использование узлов и маркеров управления

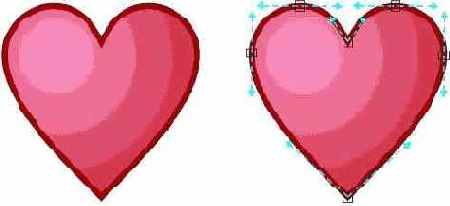

На некоторых линиях есть узлы и маркеры управления, которыми можно управлять для придания линиям необходимой формы при рисовании. Для получения сведений о типах узлов см. раздел "Использование объектов кривых."
Копирование, преобразование и удаление абрисов
В CorelDRAW можно копировать свойства абрисов в другие объекты.
Абрисы можно также преобразовывать в объекты и удалять. При преобразовании абриса в объект создается замкнутый объект без заливки в форме абриса. К новому объекту можно применять заливки и специальные эффекты.
Копирование свойств абриса в другой объект
| 1. |
|
С помощью инструмента Указатель выберите объект с абрисом, который необходимо скопировать. |
| 2. |
|
Щелкните правой кнопкой мыши первый объект и перетащите курсор на объект назначения, к которому необходимо применить абРисунок |
|
|
За указателем от исходного к новому объекту тянется синий абРисунок |
| 3. |
|
Когда курсор примет форму перекрестья , отпустите кнопку мыши и выберите в контекстном меню пункт Скопировать абрис. |
| • |
|
Для копирования свойств абриса можно также использовать инструменты Пипетка и Ковш . Для получения дополнительных сведений см. раздел "Копирование свойств заливки, абриса или текста из одного объекта в другой."
|
| • |
|
Можно также взять образец цвета существующего объекта и применить его к абрису другого объекта. Для получения дополнительных сведений см. раздел "Использование цвета в качестве образца."
|
Кривая через 3 точки
Инструмент Кривая через 3
позволяет рисовать простые кривые, указав их ширину и высоту. Используйте этот инструмент для создания дугообразных фигур, не прибегая к помощи узлов.

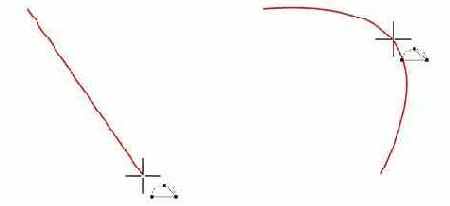

Можно нарисовать кривую, указав ее ширину (слева), высоту (в центре) и щелкнув страницу (справа).
Настройка отображения единиц размера
| 1. |
|
Выберите размерную линию. |
| 2. |
|
Убедитесь, что кнопка Показать единицы для размера на панели свойств включена. |
| 3. |
|
На панели свойств выберите параметры в следующих списках: |
|
|
• |
|
Стиль размера – выбор дробных, десятичных или стандартных единиц размера |
|
|
• |
|
Точность размера – выбор степени точности измерений |
|
|
• |
|
Единицы размера – выбор единицы измерения |
Дополнительные возможности
| Скрытие единиц размера |
Нажмите кнопку Показать единицы для размера. |
| Изменение положения единиц размера |
Нажмите кнопку Раскрывающееся окно положения текста на панели свойств и выберите положение текста. |
| Изменение размера точки и шрифта единиц размера |
Выберите размерную линию. Выберите Текст Форматировать текст. Выберите стиль шрифта в списке Шрифт и введите значение в поле Размер. |
| Установка префикса или суффикса для текста размера |
Введите префикс или суффикс в поле Префикс или Суффикс на панели свойств. |
Настройка параметров инструментов свободной формы и «Безье»
| 1. |
|
Выберите Инструменты Параметры. |
| 2. |
|
В списке категорий Рабочее пространство выберите Набор инструментов, а затем выберите инструмент Свободная форма/Безье. |
| 3. |
|
Переместите регулятор Сглаживание свободной формы, чтобы задать значение по умолчанию для сглаживания кривых. |
|
|
Чем выше значение, тем более гладкими становятся кривые. |
| • |
|
Дважды щелкните инструмент Свободная форма или Безье, чтобы отобразить страницу Свободная форма/Безье в диалоговом окне параметров. |
Настройка свойств линии и абриса для новых объектов
| 1. |
|
С помощью инструмента Указатель щелкните пустое место в окне рисунка, чтобы отменить выбор всех объектов. |
| 2. |
|
Откройте меню Абрис и нажмите кнопку диалогового окна пера абриса . |
| 3. |
|
В диалоговом окне Перо абриса нажмите кнопку ОК, чтобы изменить свойства абриса по умолчанию только для новых графических объектов. |
|
|
Если необходимо изменить свойства абриса по умолчанию и для текстовых объектов, установите флажки Фигурный текст и Простой текст. |
| 4. |
|
Настройте необходимые параметры. |
Определение параметров линии и абриса
| 2. |
|
Откройте меню Абрис и нажмите кнопку диалогового окна пера абриса . |
| 3. |
|
Откройте меню выбора цвета и выберите цвет. |
| 4. |
|
Введите значение в поле Ширина. |
| 5. |
|
Выберите стиль линии в поле Стиль. |
Дополнительные возможности
| Определение формы углов |
В области Углы выберите стиль углов. |
| Определение вида конечных точек в открытых путях |
Выберите стиль концов в области Концы линий. |
| Размещение абриса под заливкой объекта |
Установите флажок Под заливкой. |
| Включение связи толщины абриса с размером объекта |
Установите флажок Сохранять пропорции. |
| Создание стиля линии |
Выберите Изменить стиль и переместите регулятор в диалоговом окне Изменение стиля линии. Можно определять размещение и частоту точек в создаваемом стиле линии, устанавливая флажки слева от регулятора. |
| Изменение стиля линии |
Выберите стиль линии в списке Стиль и щелкните Изменить стиль. Создайте стиль линии в диалоговом окне Изменение стиля линии и щелкните Заменить. |
| Установка ограничения скругления |
Введите значение в поле Скруглять углы менее. |
| • |
|
Для быстрого доступа к диалоговому окну Перо абриса нажмите значок абриса в строке состояния. |
| • |
|
Можно также изменить ширину абриса выбранного объекта, введя значение в поле Ширина абриса на панели свойств. |
Преобразование абриса в объект
| 2. |
|
Выберите Упорядочить Преобразовать абрис в объект. |
Применение мазков кисти
В CorelDRAW можно применять ряд различных заготовок мазков кисти, от мазков с наконечниками до мазков, заполненных узорами радуги. При рисовании заготовки мазка кисти можно задать некоторые из его атрибутов. Например, можно изменить ширину мазка кисти и указать его сглаживание.
Можно также создавать специальные мазки кисти с помощью объекта или группы векторных объектов. После создания специального мазка кисти его можно сохранить как заготовку.

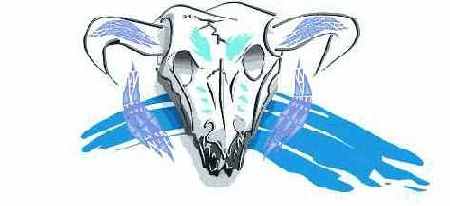

Изображение выше было создано с использованием множества различных мазков кисти разной ширины.
Применение заготовки мазка кисти
| 1. |
|
Откройте меню Кривая и выберите инструмент Художественное оформление . |
| 2. |
|
На панели свойств нажмите кнопку Кисть . |
| 3. |
|
Выберите мазок кисти в списке Мазок кисти. |
|
|
Если необходимо сгладить края мазка кисти, введите значение в поле Сглаживание свободной формы на панели свойств. |
| 4. |
|
Перетащите до получения мазка требуемой формы. |
|
|
Если необходимо установить ширину мазка, введите значение в поле Ширина инструмента художественного оформления на панели свойств. |
| • |
|
Мазок кисти, которого нет в списке Мазок кисти, можно применить, нажав кнопку Обзор на панели свойств и определив местоположение файла мазка кисти. |
Работа с линиями, абрисами и мазками кисти
В CorelDRAW можно добавлять линии и мазки кисти с помощью различных технологий и инструментов. После создания линий или мазков кисти можно их форматировать. Можно также форматировать абрисы, которые окаймляют объекты.
В CorelDRAW есть заготовки объектов, которые можно распылять вдоль линий. В рисунках можно также создавать линии связи и размерные линии.
Рисовать линии можно также с помощью распознавания фигур. Для получения дополнительных сведений см. раздел "Рисование с использованием функции распознавания фигур."
В этом разделе содержатся следующие сведения
| • |
|
Рисование каллиграфических линий, линий с учетом силы нажатия, а также заготовок линий
|
| • |
|
Форматирование линий и абрисов
|
| • |
|
Копирование, преобразование и удаление абрисов
|
| • |
|
Замыкание нескольких сегментов линии
|
| • |
|
применение мазков кисти
|
| • |
|
Распыление объектов вдоль линии
|
| • |
|
Рисование линий связи и размерных линий
|
Распыление линии
| 1. |
|
Откройте меню Кривая и выберите инструмент Художественное оформление . |
| 2. |
|
Нажмите кнопку Распылитель на панели свойств. |
| 3. |
|
Выберите список аэрозолей в списке Файл списка аэрозолей на панели свойств. |
|
|
Если в списке нет необходимого списка аэрозолей, нажмите кнопку Обзор на панели свойств, чтобы выбрать папку, в которой находится файл списка. |
| 4. |
|
Перетащите, чтобы нарисовать линию. |
Дополнительные возможности
| Определение количества распыляемых объектов, приходящихся на каждый интервал |
Введите число в верхнем поле Штрихи и интервалы объектов для применения аэрозоли на панели свойств. |
| Настройка интервалов между штрихами |
Введите число в нижнем поле Штрихи и интервалы объектов для применения аэрозоли на панели свойств. |
| Установка очередности распыления |
Выберите очередность распыления в списке Выбор очередности аэрозолей на панели свойств. |
| Определение размера распыляемых объектов |
Введите число в верхнем поле Размер объектов для применения аэрозоли на панели свойств. |
| Увеличение или уменьшение размера объектов, распыляемых вдоль линии |
Введите число в нижнем поле Размер объектов для применения аэрозоли на панели свойств. |
| Восстановление сохраненных настроек списка аэрозолей |
Нажмите кнопку Сбросить значения на панели свойств. |
| • |
|
При увеличении значения размера объектов, распыляемых вдоль линии, они становятся крупнее при распределении вдоль пути. |
| • |
|
Списки аэрозолей с более сложными объектами требуют больше системных ресурсов. CorelDRAW требуется больше времени для создания линий при использовании сложных объектов, вследствие чего также увеличивается размер файла. Если использовать символы для каждой группы в списке, может уменьшиться размер файла и снизиться требования к системе. Для получения дополнительных сведений о создании символов см. раздел "Работа с символами."
|
Распыление объектов вдоль линии
В CorelDRAW можно последовательно распылять ряд объектов вдоль линии. Кроме графических и текстовых объектов, можно импортировать растровые изображения и символы для распыления вдоль линии.
Можно управлять видом распыленной линии путем настройки интервалов между объектами, определяя, насколько близко объекты находится друг к другу. Можно также изменять чередование объектов в линии. Например, при распылении таких объектов, как звезда, треугольник и квадрат, можно изменить чередование так, чтобы сначала шел квадрат, затем треугольник, а потом – звезда. В CorelDRAW также можно изменять положение объектов в распыленной линии путем их вращения вдоль пути или смещения в одном из четырех разных направлений: чередующееся, левое, случайное или правое. Например, можно выбрать смещение в левом направлении, чтобы выровнять распыляемые объекты слева от пути.
Можно также создать новый список аэрозолей с собственными объектами.

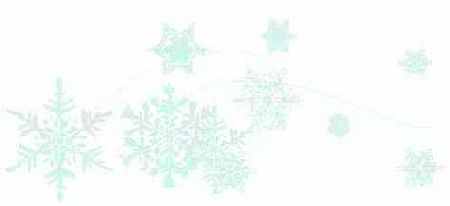

Объекты, распыленные вдоль кривой линии. Объекты и линию можно редактировать после распыления объектов.
Рисование каллиграфических линий
CorelDRAW позволяет имитировать эффект пера при рисовании линий. Каллиграфические линии различаются по толщине в соответствии с направлением линии и углом кончика пера. По умолчанию каллиграфические линии отображаются как замкнутые фигуры, нарисованные карандашом. Можно управлять толщиной каллиграфической линии, изменяя угол линии в соответствии с выбранным каллиграфическим углом. Например, когда линия перпендикулярна каллиграфическому углу, толщина линии будет максимальной в соответствии с шириной пера. Однако толщина линий, нарисованных под каллиграфическим углом, будет небольшой или вовсе отсутствовать.

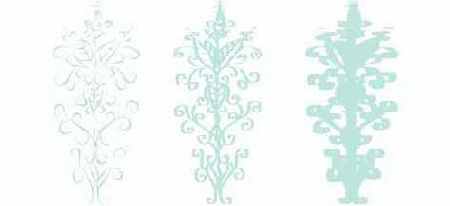

Перо позволяет рисовать линии различной толщины.
В CorelDRAW можно создавать линии с учетом силы нажатия, различающиеся по толщине. Этот эффект можно создавать с помощью мыши или пера с учетом силы нажатия и графического планшета. При использовании обоих способов получаются линии с неровными краями и различной толщиной вдоль пути. Для получения сведений об использовании пера с учетом силы нажатия на графическом планшете см. инструкции производителя.

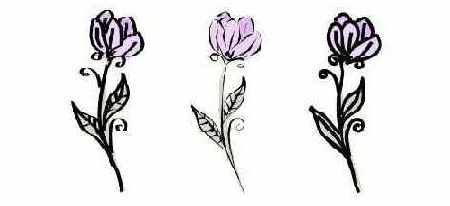

Цветок, нарисованный с помощью трех различных линий с художественным оформлением: каллиграфические линии (слева), линии с учетом силы нажатия переменной толщины (в центре) и заготовки линий (справа).
В CorelDRAW есть заготовки линий, с помощью которых можно создавать широкие мазки разнообразных форм. После того как нарисована каллиграфическая линия или заготовка линии, к ней можно применить заливку, как к любому другому объекту. Для получения сведений о применении заливки см. раздел "Заливка объектов."
Рисование каллиграфической линии
| 1. |
|
Откройте меню Кривая и выберите инструмент Художественное оформление . |
| 2. |
|
На панели свойств нажмите кнопку Каллиграфическая . |
|
|
Если необходимо установить ширину линии, введите значение в поле Ширина инструмента художественного оформления на панели свойств. |
| 3. |
|
Введите значение в окне Каллиграфический угол на панели свойств. |
|
|
Если необходимо сгладить края линии, введите значение в окне Сглаживание свободной формы на панели свойств. |
| 4. |
|
Перетащите до получения линии требуемой формы. |
| • |
|
Задаваемая ширина является максимальной шириной линии. Угол рисуемой линии в соответствии с выбранным каллиграфическим углом определяет действительную ширину линии. |
| • |
|
Каллиграфические линии также доступны в меню Эффекты Художественное оформление, а параметры – в окне настройки Художественное оформление. |
Рисование кривой с указанием ее ширины и высоты
| 1. |
|
Откройте меню Кривая , а затем выберите инструмент Кривая через 3 точки . |
| 2. |
|
Щелкните в том месте, где необходимо начать кривую, и перетащите мышь в место завершения кривой. |
| 3. |
|
Отпустите кнопку мыши и щелкните в том месте, где должен быть центр кривой. |
Рисование линии с учетом силы нажатия
| 1. |
|
Откройте меню Кривая и выберите инструмент Художественное оформление . |
| 2. |
|
На панели свойств нажмите кнопку Учет нажатия . |
|
|
При использовании мыши нажмите клавишу со стрелкой вверх или со стрелкой вниз для имитации изменений силы нажатия и изменения ширины линии. |
| 3. |
|
Перетащите до получения линии требуемой формы. |
|
|
Если необходимо изменить ширину линии, введите значение в поле Ширина инструмента художественного оформления на панели свойств. |
| • |
|
Задаваемая ширина является максимальной шириной линии. Действительная ширина линии зависит от заданной силы нажатия. |
| • |
|
Для доступа к линиям с учетом силы нажатия выберите Эффекты Художественное оформление. |
Рисование линий с помощью инструмента «Безье»
| 1. |
|
Откройте меню Кривая и выберите инструмент Безье . |
| 2. |
|
Выполните одно из следующих действий. |
|
|
• |
|
Чтобы нарисовать сегмент, щелкните в том месте, где необходимо разместить первый узел, и перетащите маркер управления в туда, где необходимо разместить следующий узел. Отпустите кнопку мыши и перетащите маркер управления, чтобы создать кривую. |
|
|
• |
|
Чтобы нарисовать прямой сегмент, щелкните в том месте, где требуется его начать, а затем – в том месте, где требуется его закончить. |
|
|
Можно добавлять неограниченное количество сегментов. |
| 3. |
|
Нажмите клавишу пробела, чтобы закончить рисование линии. |
Дополнительные возможности
| Рисование изогнутого сегмента, а затем – прямого |
Постройте изогнутый сегмент, дважды щелкните конечный узел и щелкните в том месте, где необходимо закончить прямой сегмент. |
| Рисование прямого сегмента, а затем – изогнутого |
Постройте прямой сегмент Щелкните конечную точку сегмента, перетащите в необходимое место и отпустите кнопку мыши. Перетащите, чтобы нарисовать кривую. |
| Изменение угла кривой с использованием предустановленных приращений при рисовании |
Перетащите маркер управления, удерживая нажатой клавишу Ctrl. |
Рисование линий с помощью инструмента ломаной линии
| 1. |
|
Откройте меню Кривая и выберите инструмент Ломаная линия . |
| 2. |
|
Выполните одно из следующих действий. |
|
|
• |
|
Чтобы нарисовать прямой сегмент, щелкните в том месте, где требуется начать линейный сегмент, а затем – в том месте, где требуется его закончить. |
|
|
• |
|
Чтобы нарисовать изогнутый сегмент, щелкните в том месте, где требуется начать сегмент, а затем перетащите курсор по странице рисования. |
|
|
Можно добавлять неограниченное количество сегментов, а также чередовать изогнутые и прямые сегменты. |
| 3. |
|
Дважды щелкните, чтобы завершить линию. |
| • |
|
Можно удалить часть кривой, удерживая нажатой клавишу Shift и перетаскивая в обратную сторону по кривой, не отпуская кнопку мыши. |
| • |
|
Можно замкнуть открытый объект, нажав кнопку Автоматическое замыкание кривой на панели свойств. |
Рисование линий с помощью инструмента «Перо»
| 1. |
|
Откройте меню Кривая и выберите инструмент Перо . |
| 2. |
|
Выполните одно из следующих действий. |
|
|
• |
|
Чтобы нарисовать сегмент, щелкните в том месте, где необходимо разместить первый узел, и перетащите маркер управления в туда, где необходимо разместить следующий узел. Отпустите кнопку мыши и перетащите маркер управления, чтобы создать необходимую кривую. |
|
|
• |
|
Чтобы нарисовать прямой сегмент, щелкните в том месте, где требуется его начать, а затем – в том месте, где требуется его закончить. |
|
|
Можно добавлять неограниченное количество сегментов, а также чередовать изогнутые и прямые сегменты. Для получения дополнительных сведений о чередовании изогнутых и прямых сегментов см. раздел "Рисование линий с помощью инструмента «Безье»."
|
| 3. |
|
Дважды щелкните, чтобы завершить линию. |
Дополнительные возможности
| Предварительный просмотр линии во время рисования |
Нажмите кнопку Режим предварительного просмотра на панели свойств. Щелкните на странице рисования и отпустите кнопку мыши. Передвиньте мышь и щелкните, чтобы завершить линию. |
| Добавление узла в линию |
Нажмите кнопку Удаление автодобавления на панели свойств. Переведите указатель мыши на то место, где требуется добавить узел, а затем щелкните, когда указатель перейдет в состояние добавления узла . |
| Удаление узла из линии |
Переведите указатель мыши на узел и щелкните, когда указатель перейдет в состояние удаления узла . |
Рисование линий с помощью инструмента свободной формы
| 1. |
|
Откройте меню Кривая и выберите инструмент Свободная форма . |
| 2. |
|
Выполните задания, описанные в следующей таблице. |
Цель Действие
| Рисование кривой линии |
Щелкните в том месте, где необходимо начать кривую и выполните перетаскивание. |
| Рисование прямой линии |
Щелкните в месте, где необходимо начать линию, а затем там, где ее необходимо закончить. |
| Управление сглаживанием кривой линии |
Введите значение в поле Сглаживание свободной формы на панели свойств. Чем выше значение, тем более гладкими становятся кривые. |
| Добавление сегментов в существующую линию |
Щелкните конечный узел выбранной линии, а затем щелкните в том месте, где необходимо завершить новый сегмент. |
| Создание замкнутых фигур из двух или более соединенных линий |
Щелкните конечный узел на линии из двух сегментов, а затем щелкните начальный узел. |
| • |
|
Можно ограничить линию, созданную с помощью инструмента Свободная форма, до стандартного угла (дискретность угла), если при перетаскивании курсора удерживать нажатой клавишу Ctrl. Эта функция полезна при рисовании прямых вертикальных и горизонтальных линий. Для получения сведений об изменении дискретности угла см. раздел "Изменение дискретности угла."
|
| • |
|
Можно удалить часть кривой свободной формы, удерживая нажатой клавишу Shift и перетаскивая курсор в обратную сторону по кривой, не отпуская кнопку мыши. |
Рисование линий связи и размерных линий
Можно рисовать линии связи в схемах и организационных диаграммах для соединения фигур схем. Эти линии связывают объекты даже при перемещении одного или обоих объектов. Для получения информации о рисовании фигур схем см. раздел "Рисование стандартных фигур."
Можно рисовать сноски, которые служат в качестве меток, а также для привлечения внимания к объектам.
Можно также рисовать размерные линии для обозначения расстояния между двумя точками на рисунке или размера объектов. По умолчанию размерные линии и измерения, отображаемые на линиях, изменяются при изменении размера объекта.
Можно настраивать отображение размерных линий. Например, можно задавать единицы размера, стиль и точность, а также добавлять префикс или суффикс к тексту на размерной линии. Можно также устанавливать значения по умолчанию для всех создаваемых размерных линий.
Размерные линии могут отображать размеры частей объекта.
Для использования линий связи, сносок и размерных линий с точностью необходимо привязать их к определенным узлам объектов. Для получения дополнительных сведений о привязке и режимах привязки см. раздел "Привязка объектов."
Рисование линий связи между двумя или больше объектам
| 1. |
|
Откройте меню Кривая и выберите инструмент Соединительная линия . |
| 2. |
|
Нажмите одну из следующих кнопок на панели свойств. |
|
|
• |
|
Изогнутая соединительная линия – создание линии связи с прямыми углами. Линия связи может состоять из ряда вертикальных или горизонтальных сегментов или из тех и других. |
|
|
• |
|
Прямая соединительная линия - создание прямой линии связи с любым углом. |
| 3. |
|
Перетащите с узла одного объекта на узел другого объекта. |
Дополнительные возможности
| Перемещение сегмента линии связи с прямыми углами |
Выберите линию связи с помощью инструмента Форма и перетащите узел, который необходимо переместить. |
Рисование размерной линии
| 1. |
|
Откройте меню Кривая и выберите инструмент Размерная линия . |
| 2. |
|
Нажмите одну из следующих кнопок на панели свойств. |
|
|
• |
|
Вертикальный размер - создание вертикальной размерной линии, которая служит для измерения расстояния по вертикали между двумя любыми узлами (вдоль оси Y) |
|
|
• |
|
Горизонтальный размер – создание горизонтальной размерной линии, которая служит для измерения расстояния по горизонтали между двумя любыми узлами (вдоль оси X) |
|
|
• |
|
Наклонный размер – создание наклонной размерной линии для измерения длины наклонных сегментов линий |
|
|
• |
|
Автоматический размер – создание вертикальной или горизонтальной размерной линии |
| 3. |
|
Щелкните начальную и конечные точки размерной линии. |
| 4. |
|
Щелкните в месте, где необходимо расположить текст размера. |
Дополнительные возможности
| Рисование угловых размерных линий |
Нажмите кнопку Угловой размер на панели свойств. Щелкните в месте пересечения двух линий, которые служат для измерения угла. Щелкните в том месте, где необходимо закончить первую линию, а затем – там, где необходимо закончить вторую линию. Щелкните там, где необходимо разместить метку угла. |
Рисование сносок
| 1. |
|
Откройте меню Кривая и выберите инструмент Размерная линия . |
| 2. |
|
Выберите инструмент Сноска на панели свойств. |
| 3. |
|
Щелкните в том месте, где необходимо начать первый сегмент сноски. |
| 4. |
|
Щелкните в том месте, где необходимо начать второй сегмент. |
| 5. |
|
Щелкните в том месте, где необходимо закончить второй сегмент. |
|
|
В конце сноски отображается текстовый курсор , обозначающий место ввода метки для объекта. |
Рисование заготовки линии
| 1. |
|
Откройте меню Кривая и выберите инструмент Художественное оформление . |
| 2. |
|
На панели свойств нажмите кнопку Заготовка . |
| 3. |
|
Выберите форму заготовки линии в Списке заготовок мазков. |
|
|
Если необходимо сгладить края линии, введите значение в окне Сглаживание свободной формы на панели свойств. |
| 4. |
|
Перетащите до получения линии требуемой формы. |
|
|
Если необходимо установить ширину линии, введите значение в поле Ширина инструмента художественного оформления на панели свойств. |
Рисовании линий
Линия представляет собой путь между двумя точками. Линии состоят из нескольких сегментов, которые могут быть изогнутыми или прямыми. Сегменты линий соединяются с помощью узлов, которые изображаются небольшими квадратами. В CorelDRAW предоставлены различные инструменты для рисования, которые позволяют создавать изогнутые и прямые линии, а также линии, состоящие как из изогнутых, так и из прямых сегментов.
Смещение линий, к которым применяется аэрозоль
| 1. |
|
Выберите список аэрозолей. |
| 2. |
|
Нажмите кнопку Смещение на панели свойств. |
| 3. |
|
Установите флажок Использовать смещение для смещения объектов с пути линии, к которой применяется аэрозоль. |
|
|
При необходимости настройки расстояния смещения введите значение в поле Смещение. |
| 4. |
|
Выберите направление смещения в списке Направление смещения. |
|
|
Для чередования между левым и правым смещениями линии выберите Чередующееся. |
Создание каллиграфического абриса
| 2. |
|
Откройте меню Абрис и нажмите кнопку диалогового окна пера абриса . |
| 3. |
|
В области Углы включите стиль угла. |
| 4. |
|
В области Каллиграфия введите значение в поле Растягивание, чтобы изменить ширину кончика пера. |
|
|
Диапазон значений: от 1 до 100; 100 – значение по умолчанию. При уменьшении значения квадратные кончики становятся треугольными, а круглые кончики – овальными, создавая более выразительный каллиграфический эффект. |
| 5. |
|
Введите значение в поле Угол для изменения ориентации пера по отношению к поверхности рисунка. |
| • |
|
Чтобы восстановить значения по умолчанию для параметров Растягивание и Угол, щелкните По умолчанию. |
| • |
|
Значения Растягивания и Угла можно также настроить, перетащив в окно предварительного просмотра Форма кончика. |
Создание нового списка аэрозолей
| 1. |
|
Выберите Эффекты Художественное оформление. |
| 2. |
|
Выберите объект, набор сгруппированных объектов или символ. |
| 3. |
|
Нажмите кнопку Сохранить в окне настройки художественного оформления. |
| 4. |
|
Включите Распылитель объектов. |
| 6. |
|
Введите имя файла в поле Имя файла. |
| 7. |
|
Нажмите кнопку Сохранить. |
| • |
|
Списки аэрозолей сохраняются как файлы CorelDRAW (CDR). Они доступны в списке Файл списка аэрозолей на панели свойств Художественное оформление. |
| • |
|
Чтобы удалить специальный список аэрозолей, выберите его в списке Файл списка аэрозолей на панели свойств и нажмите кнопку Удалить . |
Создание специального мазка кисти
| 1. |
|
Выберите объект или набор сгруппированных объектов. |
| 2. |
|
Откройте меню Кривая и выберите инструмент Художественное оформление . |
| 3. |
|
На панели свойств нажмите кнопку Кисть. |
| 4. |
|
Щелкните объект или группу объектов. |
| 5. |
|
Нажмите кнопку Сохранить мазок художественного оформления на панели свойств. |
| 6. |
|
Введите имя файла для мазка кисти. |
| 7. |
|
Нажмите кнопку Сохранить. |
| • |
|
Специальные мазки кисти доступны в списке Мазок кисти на панели свойств. |
| • |
|
Чтобы удалить специальный мазок кисти, выберите мазок в списке Мазок кисти на панели свойств и нажмите кнопку Удалить . |
| • |
|
Специальные мазки кисти можно также создавать в меню Эффекты Художественное оформление, а параметры мазков можно настраивать в окне настройки Художественное оформление. |
Удаление абриса из объекта
| 2. |
|
Откройте меню Абрис и нажмите кнопку Без абриса . |
| • |
|
Абрис можно также удалить, выбрав объект и щелкнув правой кнопкой мыши Нет цвета на цветовой палитре. |
Установка свойств по умолчанию
| 1. |
|
Откройте меню Кривая и выберите инструмент Размерная линия . |
| 2. |
|
Дважды щелкните инструмент Размерная линия. |
|
|
Появится страница Размер диалогового окна Параметры. |
| 3. |
|
Укажите стиль, точность и единицы размера, а также префикс и суффикс. |
Вращение линий, к которым применяется аэрозоль
| 1. |
|
Выберите список аэрозолей, который необходимо настроить. |
| 2. |
|
Нажмите кнопку Поворот на панели свойств. |
| 3. |
|
Введите значение от 0 до 360 в поле Угол на панели свойств. |
|
|
Чтобы установить для каждого объекта в аэрозоли поворот с приращением, установите флажок Использовать приращение и введите значение в поле Приращение. |
| 4. |
|
Выберите один из следующих параметров. |
|
|
• |
|
На основе пути – поворот объектов по отношению к линии |
|
|
• |
|
На основе страницы – поворот объектов по отношению к странице |
| 5. |
|
Нажмите клавишу Enter. |

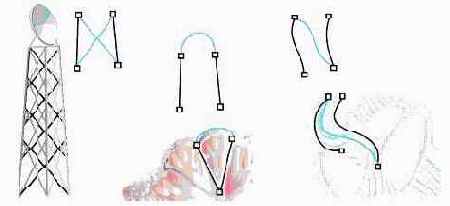

Замыкание нескольких сегментов линии
Можно быстро создать замкнутый объект из сегментов линии, выбрав линии, которые необходимо соединить, и форму соединительной линии.
Линии можно соединять с помощью ближайших друг к другу узлов между линиями. Соединительная линия может быть прямая или кривая. Линии можно также соединять с помощью их начальных и конечных узлов. Конечный узел первой выбранной линии соединяется непосредственно с начальным узлом ближайшей выбранной линии. Присоединенные линии принимают свойства первой выбранной линии.
Замыкание нескольких сегментов линий может служить началом для более сложных рисунков.
Замыкание нескольких сегментов линий
| 1. |
|
Удерживая нажатой клавишу Shift, выберите каждый объект с помощью инструмента Указатель . |
| 2. |
|
Выберите Упорядочить Закрыть путь, а затем один из следующих пунктов: |
|
|
• |
|
Ближайшие узлы и прямые линии
|
|
|
• |
|
Ближайшие узлы и кривые линии
|
|
|
• |
|
От начала до конца с помощью прямых линий
|
|
|
• |
|
От начала до конца с помощью кривых линий
|
| • |
|
Линии можно также выбрать, выделив рамкой. При выделении линий рамкой используются свойства самого верхнего объекта на слое.Чтобы определить, какой объект является самым верхним, откройте окно настройки Диспетчер объектов, выбрав Окно Окна настройки Диспетчер объектов. |
