Добавление текста в стандартную фигуру
| 1. |
|
Выберите инструмент Текст . |
| 2. |
|
Расположите курсор внутри абриса фигуры, чтобы курсор изменился на курсор текста . |
| 3. |
|
Введите текст внутри фигуры, выберите шрифт и отформатируйте текст. |
Исправление во время использования
| • |
|
Перед истечением периода распознавания, нажмите и удерживайте нажатой клавишу Shift, а затем перетащите курсор над той областью, которую требуется исправить. |
|
|
Требуется начать удаление фигуры или линии с последней нарисованной точки. |
| • |
|
При рисовании фигуры свободной формы, в которой имеются несколько кривых, последнюю нарисованную кривую можно удалить, нажав Esc. |
Изменение многоугольника
Цель Действие
| Изменение числа сторон многоугольника |
Выберите многоугольник, введите значение на панели свойств в поле Число вершин или сторон многоугольника, звезды и сложной звезды и нажмите клавишу Enter. |
| Преобразование многоугольника в звезду |
Выберите многоугольник, инструмент Форма и перетащите узел многоугольника, пока не получится звезда нужной формы. |
Справа налево: Инструмент Форма использовался для преобразования многоугольника в звезду, форму которой можно определить как объект кривой. Затем сегменты линии звезды были преобразованы в кривые и настроены так, чтобы получилась фигура морской звезды.
Изменение стандартной фигуры
| 1. |
|
Выберите фигуру, в которой имеется глиф. |
| 2. |
|
Перетащите глиф до получения требуемой фигуры. |
| • |
|
Прямоугольные фигуры, фигуры в форме сердца, фигуры молнии, фигуры взрыва и фигуры схемы не содержат глифы. |
Изменение свойств по умолчанию
| 1. |
|
Выберите Инструменты Параметры. |
| 2. |
|
В списке категорий Рабочее пространство выберите Набор инструментов, а затем инструмент Эллипс . |
| 3. |
|
Чтобы изменить форму новых объектов на дугу или сектор, выберите один из следующих параметров: |
| 4. |
|
Введите значения в полях Начальный угол и Конечный угол. |
| 5. |
|
Чтобы задать направление всех новых дуг и эллипсов, выберите один из следующих параметров: |
Изменение толщины абриса объекта
| 1. |
|
Выберите инструмент интеллектуального рисования . |
| 3. |
|
На панели свойств в списке Толщина абриса выберите нужную толщину абриса. |
| • |
|
Панель свойств Инструмент интеллектуального рисования отобразится, если выбран инструмент интеллектуального рисования. |
| • |
|
Если перекрываются линии, нарисованные с помощью инструмента интеллектуального рисования, то в качестве толщины абриса выбирается среднее значение. |
| • |
|
Можно изменять стиль линии фигуры, нарисованной с использованием функции распознавания фигур. Для получения дополнительных сведений см. раздел "Определение параметров линии и абриса."
|
Изменение звезды
Цель Действие
| Изменение числа вершин звезды |
Выберите звезду, введите значение на панели свойств в поле Число вершин или сторон многоугольника, звезды и сложной звезды и нажмите клавишу Enter. |
| Заострение вершин звезды |
Выберите звезду и введите значение на панели свойств в поле Острота звезды и сложной звезды . |
| Изменение формы звезды |
Выберите звезду, инструмент Форма и перетащите узел звезды. |
| • |
|
При использовании инструмента Форма для изменения формы правильной звезды перемещение узла ограничено. Кроме того, на правильных звездах нельзя добавлять или удалять узлы, а также нельзя преобразовывать сегменты линии в кривые. |
Отмена группировки сетки
| 1. |
|
Выберите сетку с помощью инструмента Указатель . |
| 2. |
|
Выберите Упорядочить Отменить группировку. |
| • |
|
Можно также разъединить сетку, нажав на панели свойств кнопку Отменить группировку. |
Рисование дуги или сектора
Цель Действие
| Рисование дуги |
Откройте меню Эллипс , а затем выберите инструмент Эллипс. На панели свойств нажмите кнопку Дуга. В окне рисования перетащите курсор до получения дуги требуемой формы. |
| Рисование сектора |
Откройте меню Эллипс , а затем выберите инструмент Эллипс. На панели свойств нажмите кнопку Сектор. В окне рисования перетащите курсор до получения сектора требуемой формы. |
| • |
|
Чтобы нарисовать дугу, эллипс или окружность должны иметь абрис. |
| • |
|
Можно изменить направление выбранной дуги или сектора, нажав кнопку Дуги или сектора по часовой стрелке/Против часовой стрелки на панели свойств. |
| • |
|
Можно ограничить перемещение узла, задав для приращения значение 15 градусов, если при перетаскивании курсора удерживать нажатой клавишу Ctrl. |
Чтобы создать сектор с помощью инструмента Форма , перетащите узел эллипса (слева) внутрь эллипса (в центре). Чтобы создать дугу, перетащите узел (правый) наружу от эллипса.
Рисование фигур
CorelDRAW позволяет рисовать основные фигуры, которые можно изменять с помощью инструментов специальных эффектов и редактирования.
В этом разделе содержатся следующие сведения
| • |
|
рисование прямоугольников и квадратов
|
| • |
|
рисование эллипсов, окружностей, дуг и секторов
|
| • |
|
рисование многоугольников и звезд
|
| • |
|
рисование стандартных фигур
|
| • |
|
рисование с использованием функции распознавания фигур
|
Рисование фигуры или линии с использованием
| 1. |
|
Выберите инструмент интеллектуального рисования . |
| 2. |
|
Выберите уровень распознавания в списке Уровень распознавания на панели свойств. |
| 3. |
|
Выберите уровень сглаживания в списке Уровень сглаживания на панели свойств. |
| 4. |
|
В окне рисования нарисуйте фигуру или линию. |
| • |
|
Панель свойств Инструмент интеллектуального рисования отобразится, если выбран инструмент интеллектуального рисования. |
Рисование эллипса или окружности
Цель Действие
| Рисование эллипса |
Откройте меню Эллипс , а затем выберите инструмент Эллипс . В окне рисования перетащите курсор до получения эллипса требуемой формы. |
| Рисование окружности |
Откройте меню Эллипс , а затем выберите инструмент Эллипс . Удерживая нажатой клавишу Ctrl, в окне рисования перетащите курсор до получения окружности требуемого размера. |
| • |
|
Можно нарисовать эллипс или окружность от центра к краю, если при перетаскивании курсора удерживать нажатой клавишу Shift. |

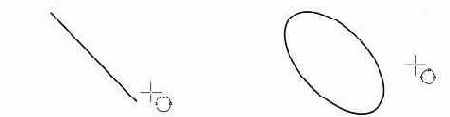

Рисование эллипса путем указания ширины и высоты
| 1. |
|
Откройте меню Эллипс , а затем выберите инструмент Эллипс через 3 точки . |
| 2. |
|
В окне рисования перетащите курсор, чтобы обозначить центральную линию эллипса под нужным углом. |
|
|
Центральная линия проходит через центр эллипса и определяет его ширину. |
| 3. |
|
Перетащите курсор, чтобы определить высоту эллипса, и нажмите кнопку мыши. |

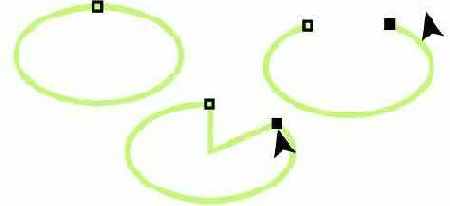

Рисование эллипсов, окружностей, дуг и секторов
Можно нарисовать эллипс или окружность путем перетаскивания курсора по диагонали с выбранным инструментом Эллипс. Можно нарисовать эллипс с помощью инструмента Эллипс через 3 точки , указав ширину и высоту фигуры. Инструмент Эллипс через 3 точки позволяет быстро рисовать эллипс под углом. При этом эллипс поворачивать не требуется.
С помощью инструмента Эллипс можно нарисовать новую дугу или сектор или нарисовать эллипс или окружность, а затем изменить их форму на дугу или сектор. Кроме того, можно изменить свойства по умолчанию для новых объектов, нарисованных с помощью инструмента Эллипс. Например, можно задать такие свойства по умолчанию, чтобы все нарисованные новые фигуры были дугами или секторами.
С помощью инструмента Эллипс через 3 точки можно нарисовать эллипс, нарисовав его центральную линию, а затем – высоту. Этот метод позволяет рисовать эллипсы под углом.
Рисование многоугольника
| • |
|
Откройте меню Объект , выберите инструмент Многоугольник и перетащите курсор в окне рисования для определения нужного размера фигуры. |
| • |
|
Можно начать рисование многоугольника от центра, если при перетаскивании курсора удерживать нажатой клавишу Shift. |
| • |
|
Можно нарисовать симметричный многоугольник, если при перетаскивании курсора удерживать нажатой клавишу Ctrl. |
Рисование многоугольников и звезд
CorelDRAW позволяет рисовать многоугольники и звезды, которые могут быть двух типов: правильные и сложные. Правильные звезды – это обычные звезды, для которых может использоваться заливка. Сложные звезды имеют пересекающиеся стороны, при использовании для них заливки могут получиться оригинальные результаты.

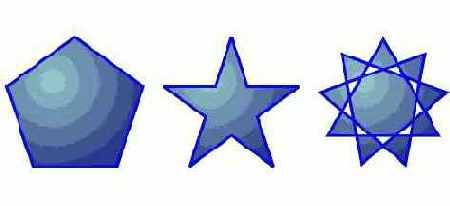

Слева направо: многоугольник, правильная звезда и сложная звезда, для каждой фигуры используется градиентная заливка
Можно изменять многоугольники и звезды. Например, можно изменить число сторон многоугольника или число вершин звезды. Кроме того, можно заострить вершины звезды. Как и в отношении любого объекта кривой, для изменения формы многоугольников и сложных звезд можно использовать инструмент Форма . Для получения дополнительных сведений о работе с объектами кривых см. раздел "Использование объектов кривых." Существует возможность изменения формы правильных звезд, однако с некоторыми ограничениями.
Рисование прямоугольника или квадрата
Цель Действие
| Рисование прямоугольника |
Откройте меню Прямоугольник , а затем выберите инструмент Прямоугольник . В окне рисования перетащите курсор до получения прямоугольника требуемого размера. |
| Рисование квадрата |
Откройте меню Прямоугольник , а затем выберите инструмент Прямоугольник . Удерживая нажатой клавишу Ctrl, в окне рисования перетащите курсор до получения квадрата требуемого размера. |
| • |
|
Можно нарисовать прямоугольник от центра к краю, если при перетаскивании курсора удерживать нажатой клавишу Shift. Можно нарисовать квадрат от центра к краю, если при перетаскивании курсора удерживать нажатыми клавиши Shift + Ctrl. |
| • |
|
Можно нарисовать прямоугольник размером со страницу рисования, если дважды щелкнуть инструмент Прямоугольник. |
Рисование прямоугольника путем указания его ширины и высоты
| 1. |
|
Откройте меню Прямоугольник , а затем выберите инструмент Прямоугольник через 3 точки . |
| 2. |
|
В окне рисования укажите место начала прямоугольника, перетащите курсор, чтобы обозначить ширину, а затем отпустите кнопку мыши. |
| 3. |
|
Перенесите курсор на нужную высоту, затем щелкните. |
|
|
Чтобы настроить размер прямоугольника, введите значения на панели свойств в полях Размер объектов. |
| • |
|
Чтобы угол наклона базовой линии менялся с заранее заданным приращением (дискретность угла), во время перетаскивания курсора удерживайте нажатой клавишу Ctrl. Для получения сведений об изменении дискретности угла см. раздел "Изменение дискретности угла."
|
Рисование прямоугольников и квадратов
CorelDRAW позволяет рисовать прямоугольники и квадраты. Можно нарисовать прямоугольник и квадрат, перетащив курсор по диагонали с выбранным инструментом Прямоугольник или задав ширину и высоту фигуры с помощью инструмента Прямоугольник через 3 точки. Инструмент Прямоугольник через 3 точки позволяет быстро рисовать прямоугольники под углом.
Нарисовав прямоугольник или квадрат, можно изменить его форму, скруглив один или несколько углов.
Можно создать прямоугольник, сначала нарисовав его базовую линию, а затем – высоту. Получившийся прямоугольник наклонен.

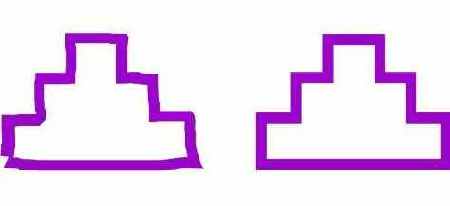

Рисование с использованием функции распознавания фигур
Можно использовать инструмент интеллектуального рисования, чтобы нарисовать свободные мазки, которые можно распознать и преобразовать в основные формы. Прямоугольники и эллипсы преобразуются в собственные объекты CorelDRAW; трапеции и параллелограммы – в объекты правильных фигур; линии, треугольники, квадраты, ромбы, окружности и стрелки – в объекты кривых. Если объект не преобразуется в фигуру, он может быть сглажен. Объекты и кривые, нарисованные с помощью функции распознавания фигур, можно изменять. В CorelDRAW можно задать уровень распознавания фигур и преобразования их в объекты. Кроме того, для кривых можно задать степень сглаживания.
Можно установить временной интервал между созданием любого рисунка и началом работы функции распознавания фигур. Например, если установлен интервал в одну секунду и требуется нарисовать окружность, функция распознавания фигур начинает работать через одну секунду после того, как будет нарисована окружность.
Во время рисования можно делать исправления. Кроме того, можно изменять толщину и стиль линии фигуры, нарисованной с использованием функции распознавания фигур.
Фигуры, созданные с помощью инструмента интеллектуального рисования, распознаются и сглаживаются.
Рисование сетки
| 1. |
|
Откройте меню Объект и выберите инструмент Разлинованная бумага . |
| 2. |
|
Введите значения на панели свойств в верхней и нижней части поля Столбцы и строки разлинованной бумаги . |
|
|
Значение, введенное в верхней части поля, означает число столбцов, значение, введенное в нижней части поля, означает число строк. |
| 3. |
|
С помощью курсора укажите место, где требуется расположить сетку. |
| 4. |
|
Для создания сетки перетащите курсор по диагонали. |
| • |
|
Если требуется нарисовать сетку от центра к краю, при перетаскивании курсора удерживайте нажатой клавишу Shift. Если требуется нарисовать сетку с квадратными ячейками, при перетаскивании курсора удерживайте нажатой клавишу Ctrl. |
Рисование сеток
Можно нарисовать сетку и задать для нее число строк и столбцов. Сетка – это сгруппированный набор прямоугольников, которые можно разъединять.
Рисование спиралей
Можно рисовать спирали двух типов: симметричные и логарифмические. Симметрические спирали растянуты равномерно, с одинаковым расстоянием между витками. В логарифмических спиралях расстояние между витками постепенно увеличивается. Можно задать коэффициент расширения логарифмической спирали.

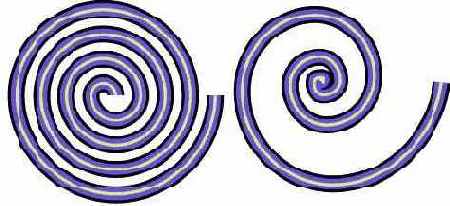

Симметричная спираль (слева) и логарифмическая спираль (справа)
Рисование спирали
| 1. |
|
Откройте меню Объект и выберите инструмент Спираль . |
| 2. |
|
Введите значение на панели свойств в поле Витки спирали. |
| 3. |
|
Нажмите одну из следующих кнопок на панели свойств. |
|
|
• |
|
Логарифмическая спираль
|
|
|
Если требуется изменить значение расширения спирали от центра к краю, переместите регулятор Расширение спирали. |
| 4. |
|
В окне рисования перетащите курсор по диагонали до получения спирали нужного размера. |
| • |
|
Можно нарисовать спираль от центра к краю, если при перетаскивании курсора удерживать нажатой клавишу Shift. |
| • |
|
Кроме того, можно нарисовать спираль, имеющую одинаковый размер как по вертикали, так и по горизонтали, если при перетаскивании курсора удерживать нажатой клавишу Ctrl. |
Рисование стандартной фигуры
| 1. |
|
Откройте меню Правильные фигуры , а затем щелкните один из следующих инструментов. |
| 2. |
|
На панели свойств откройте меню выбора Правильная фигура и щелкните фигуру. |
| 3. |
|
В окне рисования перетащите курсор до получения фигуры требуемого размера. |
| • |
|
Правильные фигуры, как и другие фигуры, можно изменять. |
Рисование стандартных фигур
Используя коллекцию правильных фигур, можно нарисовать стандартные фигуры. Определенные фигуры, в частности основные фигуры, фигуры стрелки, фигуры баннера и фигуры сносок, содержат глифы. Можно изменить вид фигуры путем перетаскивания за глиф.

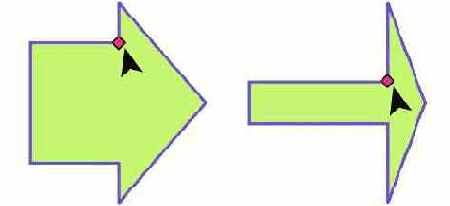

С помощью инструмента Форма можно изменить фигуру, перетащив глиф.
Можно добавить текст внутри или снаружи фигуры. Например, внутри символа схемы или сноски может потребоваться поместить определенную метку.
Рисование звезды
Цель Действие
| Рисование правильной звезды |
Откройте меню Объект , выберите инструмент Звезда и перетащите курсор в окне рисования для определения нужного размера фигуры. |
| Рисование сложной звезды |
Откройте меню Объект, выберите инструмент Сложная звезда и перетащите курсор в окне рисования для определения нужного размера фигуры. |
| • |
|
Можно начать рисование звезды от центра, если при перетаскивании курсора удерживать нажатой клавишу Shift. |
| • |
|
Можно нарисовать симметричную звезду, если при перетаскивании курсора удерживать нажатой клавишу Ctrl. |
Скругление углов прямоугольника или квадрата
| 1. |
|
Щелкните прямоугольник или квадрат. |
| 2. |
|
Введите значения на панели свойств в областях Скругление углов. |
|
|
Чтобы применить одинаковое значение скругления для всех углов, нажмите на панели свойств кнопку Скруглить все углы. |
| • |
|
Кроме того, можно скруглить углы выбранного прямоугольника или квадрата с помощью функции скругления. Для получения дополнительных сведений см. раздел "Скругления, выемки и фаски на углах."
|
| • |
|
Кроме того, можно скруглить углы выбранного прямоугольника или квадрата с помощью инструмента Форма , перетащив угловой узел в направлении центра фигуры. |
| • |
|
Чтобы задать скругление углов по умолчанию, выберите Инструменты Параметры, а затем дважды щелкните Набор инструментов в списке категорий Рабочее пространство . Затем выберите инструмент Прямоугольник , переместите регулятор или введите число. |
Установка задержки функции распознавания фигур
| 1. |
|
Выберите Инструменты Настройка. |
| 2. |
|
В списке категорий Набор инструментов выберите Инструмент интеллектуального рисования. |
| 3. |
|
Переместите регулятор Задержка для помощи при рисовании. |
| • |
|
Минимальная задержка составляет 10 миллисекунд; максимальная – 2 секунды. |
