Добавление горизонтальной или вертикальной направляющей
| 1. |
|
Выберите Вид Настройка направляющих. |
| 2. |
|
В списке категорий выберите один из следующих пунктов: |
| 4. |
|
Нажмите кнопку Добавить. |
| • |
|
Направляющую можно также добавить путем перетаскивания из горизонтальной или вертикальной линейки в окне рисования. |
Добавление наклонной направляющей
| 1. |
|
Выберите Вид Настройка направляющих. |
| 2. |
|
В списке категорий Направляющие выберите Направляющие. |
| 3. |
|
В списке Задать выберите один из следующих пунктов: |
|
|
• |
|
Угол и 1 точка - определение точки и угла. Направляющая проходит через точку под заданным углом. |
| 4. |
|
Выберите единицу измерения в списке. |
| 5. |
|
Укажите координаты X и Y, а также при необходимости угол. |
| 6. |
|
Нажмите кнопку Добавить. |
Добавление, переименование и удаление страниц
В CorelDRAW можно добавлять страницы в рисунок, переименовывать их и удалять по одной или все сразу. Можно также перемещать объекты из одной страницы в другую.
Можно использовать вид порядка страниц для управления страницами во время просмотра содержимого страницы. Вид порядка страниц позволяет изменять порядок страниц, а также копировать, добавлять, переименовывать и удалять страницы.

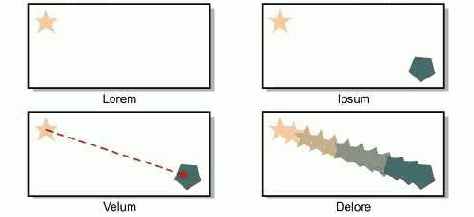

Вид порядка страниц
Добавление страницы
| 1. |
|
Выберите Макет Вставить страницу. |
| 2. |
|
Введите количество страниц, которое необходимо добавить, в поле Вставка страниц. |
| 3. |
|
Выберите один из следующих параметров. |
|
|
Если необходимо вставить страницу перед или после любой страницы, кроме текущей, введите номер страницы в поле Страница. |
| • |
|
Находясь на первой или последней странице, страницу можно добавить путем нажатия кнопки Добавить страницу в окне документа. |
| • |
|
Можно также выбрать место вставки страницы, щелкнув правой кнопкой мыши вкладку страницы в окне документа и выбрав Вставить страницу после текущей или Вставить страницу перед текущей. |
Добавление заготовок направляющих
| 1. |
|
Выберите Вид Настройка направляющих. |
| 2. |
|
В списке категорий Документ, Направляющие выберите пункт Заготовки. |
| 3. |
|
Выберите один из следующих параметров. |
|
|
• |
|
Пользовательские заготовки
|
| 4. |
|
Настройте параметры направляющей, установив соответствующие флажки. |
|
|
При выборе параметра Пользовательские заготовки укажите значения в областях Поля, Столбцы или Сетка. |
| 5. |
|
Нажмите кнопку Применить заготовки. |
Использование линеек
Можно отобразить линейки в окне рисования для более удобного и точного рисования, задания размера и выравнивания объектов. Можно скрыть линейки или перетащить их в другое положение в окне рисунка. Параметры линейки можно настраивать так, чтобы они соответствовали вашим потребностям. Например, можно определить начало координат линейки, выбрать единицу измерения и задать количество меток или делений, которые отображаются между метками целых единиц.
По умолчанию CorelDRAW использует одинаковые единицы для линеек, двойных расстояний и перемещения. Можно изменить значения по умолчанию и задать разные единицы для этих и других параметров. Для получения сведений о перетаскивании см. раздел "Расположение объектов."
Использование растрового изображения в качестве фона
| 1. |
|
Выберите Макет Фон страницы. |
| 2. |
|
Выберите параметр Растр. |
| 4. |
|
В списке Тип файла выберите формат файла. |
| 5. |
|
Укажите папку, в которой хранится файл. |
| 6. |
|
Дважды щелкните имя файла. |
| 7. |
|
Выберите один из следующих параметров. |
|
|
• |
|
Связанный – растровое изображение связывается с рисунком так, что изменения, вносимые в исходный файл, отражаются в фоновом растровом изображении |
|
|
• |
|
Встроенный – растровое изображение встраивается в рисунок так, что изменения, производимые с исходным файлом, не отражаются в фоновом растровом изображении |
|
|
Если необходимо, чтобы фон распечатывался и экспортировался вместе с рисунком, установите флажок Распечатать и экспортировать фон. |
| 8. |
|
Выберите один из следующих параметров. |
|
|
• |
|
Размер по умолчанию - использование текущего размера растрового изображения |
|
|
• |
|
Особый размер – настройка размеров растрового изображения. Введите значения в полях Г и В. |
|
|
При необходимости задать непропорциональные значения высоты и ширины снимите флажок Сохранить пропорции. |
| • |
|
Если растровое изображение меньше страницы рисования, оно располагается мозаикой по всей странице рисования. Если растровое изображение меньше страницы рисования, оно обрезается, чтобы уместиться в нее. |
| • |
|
Фоновое растровое изображение не является объектом и не может быть отредактировано. |
Использование сплошного цвета в качестве фона
| 1. |
|
Выберите Макет Фон страницы. |
| 2. |
|
Выберите параметр Сплошной. |
| 3. |
|
Откройте меню выбора цвета и выберите цвет. |
Использование стиля макета
| 1. |
|
Выберите Макет Параметры страницы. |
| 2. |
|
В списке категорий Страница выберите Макет и включите параметр Макеты. |
| 3. |
|
В списке выберите название производителя. |
| 4. |
|
В списке выберите требуемый стиль наклейки. |
|
|
Если необходимо настроить стиль наклейки, щелкните Настройка наклеек и отрегулируйте размер, поля и количество наклеек на каждом листе. |
|
|
Если требуется сохранить специальный стиль наклейки, нажмите кнопку Добавить и введите новое имя стиля наклейки в поле Сохранить как. |
| • |
|
Если рисунок содержит несколько страниц, стили наклеек недоступны. |
| • |
|
Чтобы достигнуть оптимального результата, перед применением стиля наклейки выберите размер бумаги Letter и Книжную ориентацию. |
Изменение направляющих
Цель Действие
| Выбор одной направляющей |
Щелкните направляющую с помощью инструмента Указатель . |
| Выбор всех направляющих |
Выберите Правка Выбрать все Направляющие. |
| Перемещение направляющей |
Перетащите направляющую в новое положение в окне рисования. |
| Поворот направляющей |
Щелкните направляющую с помощью инструмента Указатель два раза, а затем поверните ее при появлении маркеров поворота. |
| Блокирование направляющей |
Щелкните направляющую с помощью инструмента Указатель и выберите Упорядочить Блокировать объект. |
| Разблокирование направляющей |
Щелкните направляющую с помощью инструмента Указатель и выберите Упорядочить Разблокировать объект. |
| Удаление направляющей |
Щелкните направляющую с помощью инструмента Указатель и нажмите клавишу Delete. |
| Удаление заготовки направляющей |
Выберите Вид Настройка направляющих, затем в списке категорий выберите пункт Заготовки. Снимите флажки заготовок направляющих, которые необходимо удалить. |
| • |
|
Заблокировать или разблокировать направляющую можно также, щелкнув ее правой кнопкой мыши и выбрав Блокировать объект или Разблокировать объект. |
| • |
|
Доступ к настройке направляющих можно получить напрямую, щелкнув правой кнопкой мыши линейку и выбрав Настройка направляющих. |
Изменение порядка страниц
| • |
|
Перетащите вкладки страниц на навигатор документов в нижней части окна рисования. |
Калибровка линеек
Можно сделать так, чтобы один сантиметр на экране соответствовал одному сантиметру реального размера. Это позволяет работать с реальными расстояниями в противоположность относительным, которые зависят от разрешения экрана. Этот инструмент особенно полезен при работе со знаками и при рисовании в масштабе 1:1.
Перед выполнением этой процедуры необходимо взять прозрачную пластмассовую линейку для сравнения реальных расстояний и расстояний на экране. Единица измерения на этой линейке должна быть такой же, которая используется для линеек CorelDRAW. Для получения сведений о параметрах линейки см. раздел "Использование линеек."
Калибровка линеек в соответствии с реальными расстояниями
| 1. |
|
Выберите Инструменты Параметры. |
| 2. |
|
В списке категорий Набор инструментов дважды щелкните Набор инструментов и выберите Масштабирование, Рука. |
| 3. |
|
Щелкните Калибровка линеек. |
| 4. |
|
Расположите прозрачную пластмассовую линейку под горизонтальной линейкой на экране. |
| 5. |
|
Нажимайте кнопки со стрелками вверх или вниз в поле По горизонтали, чтобы привести в соответствие единицу измерения линейки на экране с единицей измерения реальной линейки. |
| 6. |
|
Расположите линейку рядом с вертикальной линейкой на экране. |
| 7. |
|
Нажимайте кнопки со стрелками вверх или вниз в поле По вертикали, чтобы привести в соответствие единицу измерения линейки на экране с единицей измерения реальной линейки. |
Настройка масштаба рисунка
Можно выбрать заготовку или специальный масштаб изображения для обеспечения пропорциональности расстояний рисунка реальным расстояниям. Например, можно настроить масштаб так, чтобы 1 дюйм на экране соответствовал реальному расстоянию в 1 метр. Заготовка масштаба изображения позволяет задать типовой масштаб, например 1:2 или 1:10. Специальный масштаб изображения позволяет согласовать любое расстояние на странице с реальным расстоянием. Например, можно задать более точный масштаб с десятичной дробью, такой как 4.5 к 10.6.
Масштабы изображений особенно полезны при создании технических и архитектурных чертежей с размерными линиями. Для получения сведений о размерных линиях см. раздел "Рисование линий связи и размерных линий."
Эффект в клетку на этом рисунке был создан с помощью сетки.
Настройка направляющих
Направляющие – это линии, которые можно разместить в любом месте окна рисования для обеспечения более удобного размещения объектов. Существует три типа направляющих: горизонтальные, вертикальные и наклонные. По умолчанию в приложении отображаются направляющие, которые можно добавлять в окно рисования, но их всегда можно скрыть.
Направляющую можно добавить в любое необходимое место. Можно также добавлять заготовки направляющих. Существует два типа заготовок направляющих: заготовки Corel и пользовательские заготовки. В качестве примеров заготовок Corel можно привести направляющие, которые отображаются на полях размером 1 дюйм, и направляющие, которые отображаются на границах столбцов бюллетеней. Пользовательские заготовки представляют собой направляющие, местоположение которых задается пользователем. Например, можно добавлять заготовки направляющих, которые отображают поля на заданном расстоянии или которые определяют расположение столбцов или сетку. После добавления направляющей ее можно выбрать, переместить, повернуть, заблокировать или удалить.
Можно включить привязку объектов к направляющим, чтобы при перемещении объекта вблизи направляющей он выравнивался только по центру или вдоль одной из сторон направляющей.
Для направляющих используются та же единица измерения, что и для линеек. Для получения сведений о параметрах линейки см. раздел "Настройка параметров линейки."

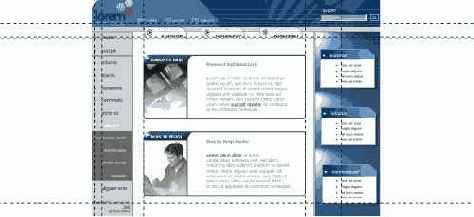

Направляющие можно разместить в окне рисования для обеспечения более удобного размещения объектов.
Настройка параметров линейки
| 1. |
|
Выберите Вид Настройка сетки и линеек. |
| 2. |
|
В списке категорий Документ выберите Линейки. |
| 3. |
|
В области Единицы в списке По горизонтали выберите единицу измерения. |
|
|
Если для вертикальной линейки требуется использовать другую единицу измерения, снимите флажок Одинаковые единицы для обеих линеек и выберите единицу измерения в списке По вертикали. |
| 4. |
|
В области Начало координат введите значения в следующих полях: |
| 5. |
|
Введите значение в поле Деления через. |
| • |
|
При изменении единицы измерения для линеек автоматически изменяются и единицы измерения для перемещения, если не был установлен флажок Одинаковые единицы для двойных расстояний, перемещения и линеек в области Перемещение. |
| • |
|
Чтобы получить доступ к параметрам линейки напрямую, дважды щелкните ее. |
| • |
|
Можно настроить параметры перемещения путем ввода значений в полях Перемещение, Большое перемещение и Микроперемещение в области Перемещение. |
Настройка расстояния между линиями сетки
| 1. |
|
Выберите Вид Настройка сетки и линеек. |
| 2. |
|
Выберите один из следующих параметров: |
|
|
• |
|
Частота – определение количества линий сетки на единицу измерения |
|
|
• |
|
Интервал – определение расстояния между каждой линией сетки |
| 3. |
|
Введите значения в следующих полях. |
| • |
|
Для интервалов сетки используется та же единица измерения, что и для линеек. Для получения сведений о параметрах линейки см. раздел "Настройка параметров линейки."
|
Настройка размера и ориентации страницы
Цель Действие
| Выбор готового размера страницы |
Выберите Макет Параметры страницы и в списке Бумага выберите тип бумаги. |
| Определение специального размера страницы |
Выберите Макет Параметры страницы и введите значения в полях Ширина и Высота. |
| Определение ориентации страницы |
Выберите Макет Параметры страницы, а затем Альбомная или Книжная. |
| Определение размера и ориентации отдельной страницы в многостраничном документе |
Перейдите к этой странице. Щелкните Макет Параметры страницы, выберите необходимые размер и ориентацию страницы и установите флажок Изменить размер только текущей страницы. |
| • |
|
Если выбран инструмент Указатель и объекты не выделены, можно быстро изменить размер и ориентацию страницы с помощью элементов управления на панели свойств. Чтобы применить параметры размера и ориентации страницы ко всем страницам в рисунке, сначала нажмите верхнюю часть кнопки Установить текущий размер и ориентацию страницы . Чтобы изменить только текущую страницу, нажмите нижнюю часть кнопки Установить текущий размер и ориентацию страницы. |
| • |
|
Размер и ориентацию страницы можно также задать, выбрав Вид Вид порядка страниц и используя элементы управления на панели свойств. |
Настройка сетки
Сетка – это ряд пересекающихся пунктирных линий или узлов, которые можно использовать для точного выравнивания и расположения объектов в окне рисования. Можно задать расстояние между линиями или узлами сетки, указав частоту и интервал. Частота отвечает за количество линий или узлов, отображаемых между каждой единицей измерения горизонтальной или вертикальной линейки. Интервал означает точное расстояние между каждой линией или узлом. Высокая частота и маленький интервал обеспечивают более точное выравнивание и расположение объектов.
Можно включить привязку к сетке, чтобы объекты при перетаскивании перемещались по линиям сетки.
Определение макета страницы
Работу над рисунком можно начать, указав параметры размера, ориентации, а также стиля макета страницы. Параметры, выбираемые во время задания макета страницы, можно использовать в качестве параметров по умолчанию для всех вновь создаваемых рисунков. Можно также настроить размер страницы и параметры ориентации для соответствия стандартным параметрам бумаги для печати.
Ориентация страницы
Страница может иметь альбомную или книжную ориентацию. При альбомной ориентации ширина рисунка больше его высоты, а при книжной ориентации высота рисунка больше его ширины. Для всех страниц, добавляемых в проект рисунка, задается текущая ориентация, однако для отдельных страниц в проекте рисунка можно задать другую ориентацию.
Отображение или скрытие направляющих
| • |
|
Выберите Вид Направляющие. |
| • |
|
Галочка рядом с командой Направляющие указывает на то, что направляющие отображаются. |
Отображение или скрытие сетки
| • |
|
Галочка рядом с командой Сетка указывает на то, что сетка отображается. |
Переименование страницы
| 1. |
|
Выберите Макет Переименовать страницу. |
| 2. |
|
Введите имя страницы в поле Имя страницы. |
| • |
|
Страницу можно также переименовать в окне настройки диспетчера объектов, дважды щелкнув имя страницы и введя новое имя. Доступ к окну настройки Диспетчер объектов можно получить, выбрав Инструменты Диспетчер объектов. |
Перемещение линейки
| • |
|
Удерживая нажатой клавишу Shift, в окне рисования перетащите линейку в новое положение. |
Перемещение объекта на другую страницу
| • |
|
Перетащите объект на вкладку с номером страницы назначения и, удерживая кнопку мыши нажатой, перетащите его, чтобы расположить на странице. |
Привязка объектов к направляющим
| 1. |
|
Выберите Вид Привязывать к направляющим.
|
|
|
Чтобы привязать центр объекта к направляющей, выберите объект и перемещайте его к направляющей до тех пор, пока центр вращения не привяжется к направляющей. |
Привязка объектов к сетке
| 1. |
|
Выберите Вид Привязка к сетке. |
| 2. |
|
Перемещайте объекты с помощью инструмента Указатель . |
Работа с инструментами страниц и макетов
Приложение CorelDRAW позволяет указать размер, ориентацию, единицу масштаба и фон страницы рисунка. Можно настроить и отобразить сетки и направляющие на странице, чтобы было удобнее организовывать объекты, а также точно размещать их в требуемых местах. Например, при создании бюллетеня можно задавать размеры страниц и создавать направляющие для расположения текста столбцов и заголовков. При создании макетов рекламных объявлений можно выравнивать графику и текст по направляющим, а также располагать графические элементы на сетке. Линейки позволяют располагать сетки, направляющие и объекты на шкале с выбранными единицами измерения. Можно также добавлять и удалять страницы.
Параметры макета страницы и инструменты полностью настраиваемые. Их можно использовать в качестве параметров по умолчанию для других рисунков.
В этом разделе содержатся следующие сведения
| • |
|
определение макета страницы
|
| • |
|
выбор фонового изображения страницы
|
| • |
|
добавление, переименование и удаление страниц
|
| • |
|
настройка масштаба рисунка
|
Размер страницы
Размер страницы можно указать двумя способами: выбрать готовый размер страницы или создать собственный. Можно выбрать множество готовых размеров страницы: от бумаги формата legal и конвертов до плакатов и веб-страниц. Если готовый размер страницы не отвечает потребностям, можно создать специальный размер страницы, указав размеры рисунка.
Скрытие и отображения линеек
|
|
Галочка рядом с командой Линейки указывает на то, что линейки отображаются. |
Согласование параметров страницы с параметрами принтера
| 1. |
|
Выберите Макет Параметры страницы. |
| 2. |
|
Включите параметр Обычная бумага. |
| 3. |
|
Выберите Установки принтера. |
Создание специального масштаба изображения
| 1. |
|
Выберите Вид Настройка сетки и линеек. |
| 2. |
|
В списке категорий Документ выберите Линейки. |
| 3. |
|
Нажмите кнопку Масштаб. |
| 4. |
|
Выберите пункт Настройка в списке Типовые масштабы. |
| 5. |
|
Настройте необходимые параметры. |
| • |
|
Кнопка Масштаб не отображается, если единицей измерения линейки выбраны пиксели. |
| • |
|
Если установлен масштаб изображения, отличный от 1:1, единицы измерения для обеих линеек будут одинаковыми. |
Стили макета
При использовании стиля макета по умолчанию (вся страница) каждая страница в документе считается за одну и распечатывается на одном листе. Можно выбирать стили макета для многостраничных публикаций, таких как буклеты и брошюры. Стили многостраничных макетов – «книга», «брошюра», «домик», «вертикальный буклет» и «горизонтальный буклет» – делят страницу на две или больше равные части. Каждая часть принимается за отдельную страницу. Преимущество работы с отдельными частями заключается в том, что каждую страницу можно редактировать в окне рисунка в вертикальной ориентации и последовательном порядке независимо от макета, который требуется для печати документа. При выводе документа на печать приложение автоматически располагает страницы в порядке, который требуется для печати и брошюровки.
Стили наклеек
Для выбора доступно более 800 готовых форматов наклеек от разных производителей. Можно предварительно просматривать размеры наклеек и примерять их на распечатываемой странице. Если предоставленный CorelDRAW стиль наклейки не удовлетворяет требованиям, можно изменить существующий стиль или создать и сохранить собственный стиль.
Удаление фона
| 1. |
|
Выберите Макет Фон страницы. |
| 2. |
|
Выберите параметр Нет фона. |
Удаление страницы
| 1. |
|
Выберите Макет Удалить страницу. |
| 2. |
|
В диалоговом окне Удаление страницы введите количество страниц, которые необходимо удалить. |
| • |
|
Можно удалить несколько страниц, установив флажок До страницы и введя номер последней страницы, которую необходимо удалить, в поле До страницы. |
Управление страницами во время просмотра их содержимого
| 1. |
|
Выберите Вид Вид порядка страниц. |
| 2. |
|
Выполните задания, описанные в следующей таблице. |
Цель Действие
| Изменение порядка страниц |
Перетащите страницу в новое положение. |
| Копирование страницы |
Щелкните страницу правой кнопкой мыши и перетащите ее в новое положение, а затем выберите Скопировать сюда. |
| Добавление страницы |
Щелкните страницу правой кнопкой мыши и выберите Вставить страницу перед текущей или Вставить страницу после текущей. |
| Переименование страницы |
Щелкните имя под выбранной страницей и введите новое имя. |
| Удаление страницы |
Щелкните страницу правой кнопкой мыши и выберите Удалить страницу. |
| Возврат к обычному виду |
Дважды щелкните страницу. |
Установка макета страницы по умолчанию
| 1. |
|
Выберите Инструменты Параметры. |
| 2. |
|
В списке категорий выберите Документ. |
| 3. |
|
Установите флажок Сохранить параметры по умолчанию для новых документов. |
| 4. |
|
Установите флажок Параметры страницы. |
| • |
|
Размер и ориентация страницы новых документов согласуются с параметрами, которые были заданы в последний раз при снятом флажке Изменить размер только текущей страницы. |
Выбор фонового изображения страницы
Можно выбрать цвет и тип фона для рисунка. Например, однородный фон можно создать с помощью сплошного цвета. Для создания более сложного или динамичного фона можно использовать растровое изображение. Примером растровых изображений могут служить текстурированные рисунки, фотографии и картинки.
При использовании растрового изображения в качестве фона оно вставляется в рисунок по умолчанию. Это рекомендуемый параметр. Однако можно также связать растровое изображение с рисунком, чтобы изменения, внесенные в исходные изображения позднее, автоматически отображались в рисунке. При отправке рисунка, содержащего связанное изображение, необходимо также отправить и само связанное изображение.
Фоновое растровое изображение можно распечатывать и экспортировать или можно экспортировать и распечатывать рисунки без фонового растрового изображения в целях экономии ресурсов компьютера.
Если фон больше не требуется, его можно удалить.
Выбор стиля макета
| 1. |
|
Выберите Макет Параметры страницы. |
| 2. |
|
В списке категорий выберите Страница выберите Макет. |
| 3. |
|
Выберите стиль макета в списке Макет. |
|
|
Каждый стиль макета сопровождается кратким описанием и иллюстрацией. |
Выбор заготовки масштаба изображения
| 1. |
|
Выберите Вид Настройка сетки и линеек. |
| 2. |
|
В списке категорий Документ выберите Линейки. |
| 3. |
|
Нажмите кнопку Масштаб.
|
| 4. |
|
Выберите масштаб изображения в списке Типовые масштабы. |
