Абсолютно новая концепция рабочего места ArchiCAD


Только в ArchiCAD 7.0 имеется масса так называемых плавающих палитр, которые обеспечивают более легкий доступ к любимым функциям.



Чистое сопряжение стен


Помните, что включение режима чистого сопряжения увеличивает количество точек, в которых появляется курсор-галочка, а отключение режима чистого сопряжения увеличивает производительность ArchiCAD.



Цвет покрытия


В ArchiCAD цвет покрытия используется при создании цветных 3D-изображений и реалистических фото изображений.



Добавление чертежей



С помощью команды Добавить чертеж (доступ: Файл Ю Добавить чертеж) вы можете поместить чертеж, который вы подготовили в Archi-CAD или в другой CAD-системе.

Ниже представлены форматы, которые распознает PlotMaker:

Файлы PlotMaker созданные в ArchiCAD.

Файлы HPGL.

Файлы форматов DXF и DWG.

Файлы CAD (Macintosh)

Файлы PICT (Macintosh) и BMP (Windows).

Файлы TIFF.



Файлы JPEG.






Инструментарий и 3D-окно

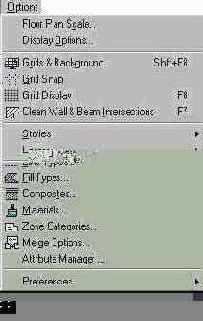

Когда режим 3D Window активизирован, инструментарий для 2D-элементов недоступен, а 3D-инструменты активизированы.



Инструменты и библиотеки


Элементы библиотек АrchiCAD могут быть помещены на план этажа инструментом, который соответствует типу самих элементов. При этом элементы могут использоваться несколько раз в том же самом проекте.



Как скопировать 3D-элемент


Просто активизируйте 3D-окно, создайте двумерную прямоугольную область выделения в том месте чертежа, которое необходимо скопировать. Теперь выберите в меню Правка команду Скопировать. Перед вами появится диалоговое окно, с помощью опций которого можно выбрать элементы для копирования.



Команда "Базировать"


Через команду Базировать меню Правка. Вы можете удлинить или укоротить ряд существующих стен с тем, чтобы привести их к общей базе, определяемой существующей линией, контуром или воображаемой прямой.



Масштабирование и вывод


В ArchiCAD вы можете применять в вашем проекте традиционные концепции архитектурного масштабирования (например 1:1000, или 1/4" = 1") только в том случае, если создадите копию вашего проекта с соответствующим масштабом, экспортируете ваш проект в PlotMaker или в файл растрового формата.






Недоступность команды "Открыть"


Команда Открыть... позволяет открывать только те документы, ко-торые распознает сам ArchiCAD. Данная команда недоступна в том случае, когда текущим является любое из окон библиотечного элемента.



Нельзя вывести на плоттер!


Помните, что команда Вывести на плоттер... меню Файл является доступной только в том случае, когда текущим является окно плана этажа или 3D-окно.



Непосредственный вывод на плоттер из сети



Возможностью ArchiCAD и PlotMaker является прямой вывод на плоттер в сети с помощью выбора в диалоговом окне параметров плоттера подключение к сети.

Эта возможность очень похожа на принцип вывода на плоттер в сети, использующемся в PlotFlow.

Для установки сетевого плоттера, подключите его к одному из компьютеров в сети (Например, с помощью порта СОМ1). Назначьте плоттеру драйвера принтера. Этот драйвер может поставляться вместе с плоттером его производителем, либо может быть любым драйвером принтера, имеющимся на инсталляционном CD для Windows.

Для связи с плоттером, ArchiCAD использует выбранный драйвер принтера. Характеристики типа плоттера сохраняются в драйверах плоттера Graphisoft. Укажите порт связи для выбранного драйвера принтера и распределите новое периферийное устройство по сети. Если все установки выполнены правильно, Windows будет обращаться с вашим плоттером, как с обычным сетевым принтером.






Определяем характеристики плана этажа


С помощью команды Параметры экрана... меню Параметры вы можете характер сопряжения стен, показ базовых линий крыш, показ векторов штриховки и манипуляторов рисунков, способ воспроизведения текстовой информации: сам текст или его и имитация, с манипуляторами или без, показ глубины разрезов.



Открываем новый проект в качестве параметров по умолчанию всех инструментов


Если при выборе команды Новый нажать клавишу Alt, то будет выведена альтернативная команда Новый в исходной среде. Эта команда открывает новый проект и загружает в качестве параметров по умолчанию всех инструментов и диалоговых окон значения, установленные изготовителем (то есть те значения, которые существовали до их замены каким-либо пользователем).



Отражение рассеянного света


С увеличением отражения рассеянного света увеличивается общая освещенность поверхности. Большим коэффициентом рассеивания обладают шероховатые или матовые поверхности (ткани, пластмасса).

Высоким зеркальным отражение обладают гладкие, полированные и твердые поверхности (металлы).

Бетон не пропускает свет, а тонкое чистое стекло пропускает почти весь свет.

Свет искусственного источника обладает очень высоким "затуханием" люминесцентного света.



Отсутствующие элементы библиотеки


Вы можете отобразить окно со списоком внешних файлов, элементы которых были использованы в проекте, но теперь отсутствуют в библиотеке.

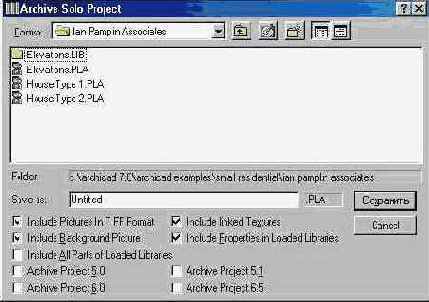

Для того, чтобы ни один из элементов библиотеки не "исчез" из вашего проекта, выберите в меню Файл команду Сохранить со средой Ю Архив.



Палитра QuickViews


Все о ней забывают. Палитра QuickViews позволяет вам не только быстро передвигаться в режимах Stories и Section/Elevation.



Панорамирование


Если вы хотите просмотреть изображение, которое расположено вне экрана, посредством его перемещения вдоль вектора панорамирования, просто дайте в меню Экран команду команду Панорамировать.






Параметры 3D-проекции


Командой Параметры 3D-проекции... меню Изображение вы можете определить саму 3D-проекцию, параметры установки камеры, расположение солнца и местонахождение населенного пункта вашего проекта.

Если же в параметрах команды Рабочая среда Ю Построение 3D-изображения вы указали на автоматическое обновление 3D-окна и вывод его на передний план при изменении 3D-параметров, то эта процедура будет занимать относительно много времени.



Патчи или корректоры


Патч — новый тип элемента библиотеки с 2D-данными. Патч является как бы приемником содержимого области выделения в форме непрозрачного двумерного символа.

Сам символ может быть отредактирован и сделан параметрическим как элемент библиотеки.

Когда происходит размещение элемента библиотеки, патч просто вставляется в чертеж так, что он перекрывает все элементы.



PlotMaker


Наряду с ArchiCAD в комплект поставки входит программа подготовки к печати и вывода на принтер и плоттер различных чертежей (кстати, созданных не только в ArchiCAD) — PlotMaker. С ее помощью отдельные виды чертежа, либо отдельные графические файлы масштабируются и размещаются на листе, а также могут добавляться различные элементы оформления, как то надписи и т.д. PlotMaker напрямую поддерживает более 150 моделей перьевых, электростатических, лазерных, струйных и пр. плоттеров. С его помощью можно одновременно выводить как векторную, так и растровую графику, шрифты TrueType и PostScript.

Итак, PlotMaker — программа, позволяющая подготовить к выводу на плоттер макеты CAD-файлов практически из любой программы САПР.






PlotMaker и установки для черчения


В PlotMaker вы можете произвести различные установки для черчения.
Просто выберите порт, к которому подключен ваш плоттер и производителя вашего плоттера, затем установите размер листа, который использует плоттер, проверьте размер бумаги для данного плоттера.

Помните, что доступная область черчения является немного меньшей, чем действительный лист бумаги.



Построить заново или восстановить?


Помните, что команда Построить заново (восстанавливает изображение текущего окна путем полной перерисовки всех элементов плана этажа или 3D-изображения) меню Экран является более медленной, чем команда Восстановить, но дает более точные результаты.



Простая программа проектирования ArchiCAD


Planix Home 3D Architect — это простая программа для строительного, интерьерного и ландшафтного проектирования. С помощью этой программы вы можете быстро создать точный проект вашего дома или сада, присвоить цифры или символы объектам на чертеже и наконец создать множество отчетов, основанных на этих данных.
Вы можете объемно увидеть ваш дом изнутри либо сверху, либо с определенной точки изнутри и добиться высококачественного трехмерного изображения, используя текстуры и цвет.
И наконец, вы можете создать трехмерную презентацию вашего чертежа. Видеофайл покажет то, что вы увидели бы, если бы прошли по дому.
Вы. можете направлять движение по плану самостоятельно. Planix Home 3D Architect позволяет:

Проектирование строительства, перепланировки и расширения дома.

Создание схем этажей.

Проектирование внутренних помещений.

Ландшафтное проектирование.

CATV, аудио/видео, компьютерные диаграммы и проекты электрических коммуникаций.

Создание описи всего имущества и ценностей, хранящихся в вашем доме.

Преимущества Planix Home 3D Architect — это скорость, много возможностей и простота работы с программой. Они проявляют себя в нуж-ный момент и не мешают, когда вы в них не нуждаетесь. Если вы знакомы с Windows, то увидите знакомый интерфейс, систему меню и т.д. Если нет, вам будет легко научиться работать с программой. А обмен информацией с электронными таблицами, текстовым редактором, базой данных или настольной издательской программой — это очень удобно, потому что вы можете работать сразу с несколькими приложениями одновременно.


Planix Home 3D Architect — это простая программа для строительного, интерьерного и ландшафтного проектирования. С помощью этой программы вы можете быстро создать точный проект вашего дома или сада, присвоить цифры или символы объектам на чертеже и наконец создать множество отчетов, основанных на этих данных. Вы можете объемно увидеть ваш дом изнутри либо сверху, либо с определенной точки изнутри и добиться высококачественного трехмерного изображения, используя текстуры и цвет. И наконец, вы можете создать трехмерную презентацию вашего чертежа. Видеофайл покажет то, что вы увидели бы, если бы прошли по дому.


Система ArchiCAD — великолепная CAD-система, т.е. специализированное средство для трехмерного строительного проектирования. В от-личие от других CAD-систем, написанных для инженеров, а позднее приспособленных для архитектуры, программа ArchiCAD изначально была разработана для решения исключительно архитектурных задач. В результате такой узкой специализации программы архитекторы-профессионалы получили возможность работать в интуитивной среде с очень простым для изучения интерфейсом и привычным для архитектора инструментарием. Система ArchiCAD — первая из относительно недорогих архитектурных САПР, претендующая на комплексное решение архитектурных задач. ArchiCAD позволяет в одном файле интегрировать данные, понятные как профессионалу-строителю, так и покупателю. Эта особенность позволяет архитектору — пользователю ArchiCAD сэкономить свое рабочее время и значительную часть средств своего клиента и поможет избежать возможных конфликтов еще до их возникновения.


Наряду с ArchiCAD в комплект поставки входит программа подготовки к печати и вывода на принтер и плоттер различных чертежей (кстати, созданных не только в ArchiCAD) — PlotMaker. С ее помощью отдельные виды чертежа, либо отдельные графические файлы масштабируются и размещаются на листе, а также могут добавляться различные элементы оформления, как то надписи и т.д. PlotMaker напрямую поддерживает более 150 моделей перьевых, электростатических, лазерных, струйных и пр. плоттеров. С его помощью можно одновременно выводить как векторную, так и растровую графику, шрифты TrueType и PostScript. Итак, PlotMaker — программа, позволяющая подготовить к выводу на плоттер макеты CAD-файлов практически из любой программы САПР.


Интегрированное объектно-ориентированное 3D программное обеспечение CAD становится основным инструментом проектирования и составления документации в архитектуре. Традиционные 2D основанные на черчении системы вытесняются системами, основанными на моделировании, которые позволяют архитекторам и дизайнерам создавать, а не чертить, строить, а не проектировать.


Достаточно ли света попадает через окно подвала? АrСоn даст ответ на этот вопрос. Так как работа ведется в определенном масштабе, то можно установить, невелик ли шкаф для выбранного простенка. Теперь устройтесь поуютней в кресле и усмотрите на свое творение. Можно надстраивать здание, добавляя следующие этажи. При помощи нескольких входных данных можно выбрать подходящую крышу. Для фасада можно выбрать облицовку или штукатурку.

Для почты







Распечатываем на плоттере растровые изображения


Вы можете через PlotMaker распечатывать на плоттерах, поддерживающих язык HP-RTL. Подобный вывод на плоттер требует много памяти и результирующий файл вывода может оказаться очень большим. Большая часть времени тратится на распределение памяти, которая связана с решением проблемы сглаживания и копирования растровых изображений.



Рассчитывайте!


Меню Рассчитать , которое присутствует только в ArchiCAD 7.0, позволяет вам создать спецификацию используемых материалов. Для вашего заказчика вы можете учесть не только компоненты строительства, но и характеристики объектов (площадь, объем, цена). Точность численных данных — до 12 знаков после запятой. Полученную спецификацию вы можете экспортировать в файлы форматов электронных таблиц баз данных и текстовых редакторов.

Для этого в меню Рассчитать просто выберите команду Создать список элементов.



Разбиваем элементы на 2D-примитивы


Вы можете применить команду Разбить меню Сервис ко всем конструктивным элементам, включая окна и двери для их разбиения на 2D-примитивы и затем редактировать эти элементы с помощью стандартных инструментов 2D-черчения.

Если включить режим автогруппировки, то после разбиения 2D-примитивы будут объединены в логическую группу и будут выступать как единый объект.
